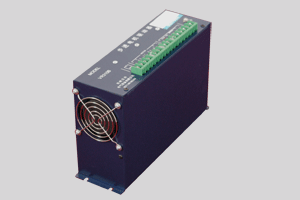

VR310B三相反應式步進電機驅動器
一、特點
- AC110～220V電源供電
- 最大10A相電流輸出
- H橋PWM調制恒相流驅動
- 具備3/6拍轉換控制信號
- 具備脫機（FREE）控制信號
- 靜止時自動半電流鎖定
- 輸入輸出信號光電隔離
|
 |
二、適配電機
110、130、150系列三相反應式步進電機
三、輸入輸出端子
端子標記 |
功能 |
說明 |
|
|
|
CP |
步進脈沖信號輸入端 |
光耦開通沿有效，最小脈寬10us |
CW/CCW |
方向控制信號輸入端 |
光耦關斷時為正轉，關斷時為反轉 |
F/H |
步距控制信號輸入端 |
光耦關斷時為6拍，開通時為3拍 |
FRE |
脫機控制信號輸入端 |
光耦開通時輸出電流為0，電機無鎖定轉矩 |
POW |
電源指示輸出 |
光耦副邊集電極開路輸出（50V/20mA）。電源正常時POW腳和COM腳之間三極管開通 |
TIM |
相原點指示輸出 |
光耦副邊集電極開路輸出（50V/20mA）。相原點時TIM腳和COM腳之間三極管開通 |
COM |
信號公共端 |
CP、CW/CCW、F/H、FRE、POW、TIM內部光耦的公共地 |
POWER |
電源指示 |
電源正常時發光管亮（紅色） |
TIMING |
相原點指示 |
相原點時發光管亮（綠色） |
A |
A相頭輸出 |
|
A- |
A相尾輸出 |
|
B |
B相頭輸出 |
|
B- |
B相尾輸出 |
|
C |
C相頭輸出 |
|
C- |
C相尾輸出 |
|
AC220V |
電源輸入 |
額定電壓AC220V（AC110～220V），10A |
注：信號輸入腳內部光耦和電阻適合于5V信號，非5V信號請?jiān)谕獠考酉鄳?yīng)電阻

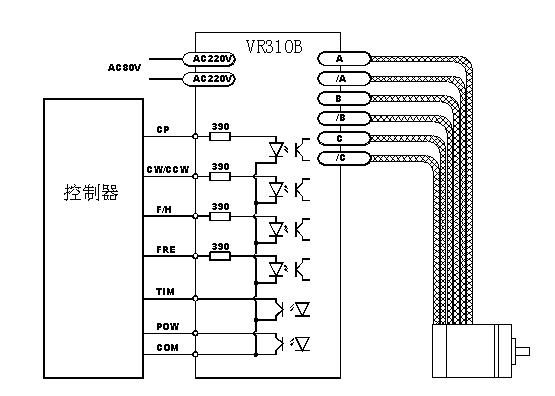

四、硬件連接

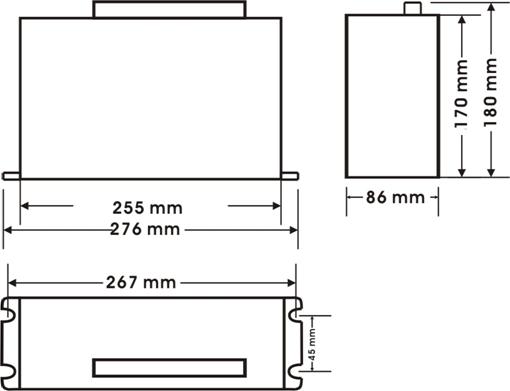

五、安裝尺寸
|
